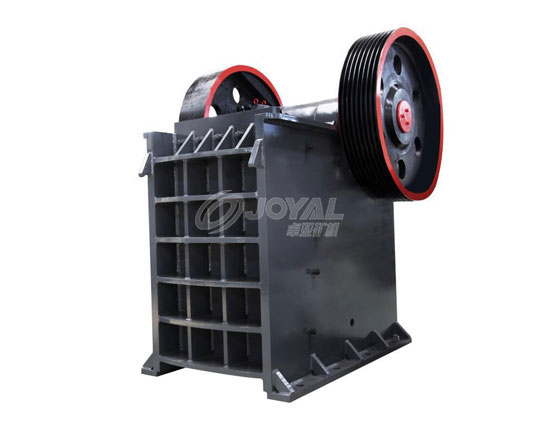

PE顎式破碎機
產品簡介：
本機主要適用于冶金、礦山、化工、建材、公路、鐵路、水利等行業，對各種礦石和大塊狀物料的中碎和細碎。 被破碎物料的抗壓強度為2000Kg/cm2�？善扑榭箟簭�(qiáng)度不大于320Mpa的物料。當被破碎物料粘度較大時會影響產量。
應用領域： 本機主要適用于冶金、礦山、化工、建材、公路、鐵路、水利等行業。
適用物料： 本機主要對各種礦石和大塊狀物料的中碎和細碎。
工作原理
該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被壓碎或碾、搓達到破碎目的；當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此已破碎物料從破碎腔下口排出，隨著電動機連續轉動而破碎機動顎作周期性的壓碎和排泄物料，實現批量生產。
技術參數
| 型號 | 進料口尺寸 | 進料邊長(mm) | 出料口可調節范圍 | 產量(t/h) | 電機功率 | 外形尺寸 |
| PE250×400 | 250×400 | 200 | 20-50 | 5-20 | 15 | 1430×1310×1340 |
| PE400×600 | 400×600 | 350 | 40-100 | 15-60 | 30-37 | 1700×1732×1653 |
| PE500×750 | 500×750 | 425 | 50-100 | 40-100 | 45-55 | 2035×1921×2000 |
| PE600×900 | 600×900 | 480 | 65-160 | 60-140 | 55-75 | 2290×2206×2370 |
| PE750×1060 | 750×1060 | 630 | 80-150 | 80-230 | 90-110 | 2655×2302×3110 |
| PE900×1200 | 900×1200 | 750 | 95-165 | 140-320 | 110-132 | 3789×3050×3025 |
| PE1000×1200 | 1000×1200 | 850 | 105-185 | 180-400 | 160-200 | 3900×3320×3280 |
| PE1200×1500 | 1200×1500 | 1020 | 150-300 | 250-800 | 220-250 | 4300×3540×4043 |
| PEX150×250 | 150×250 | 125 | 10-40 | 1-3 | 5.5 | 896×745×935 |
| PEX150×750 | 150×750 | 125 | 12-45 | 5-16 | 15 | 1205×1495×1203 |
| PEX250×750 | 250×750 | 210 | 25-60 | 10-40 | 22-30 | 1667×1545×1020 |
| PEX250×1000 | 250×1000 | 210 | 25-60 | 15-50 | 30-37 | 1964×1550×1380 |
| PEX250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 37-45 | 2192×1605×1415 |
| PEX400×1200 | 400×1200 | 320 | 35-95 | 28-95 | 45-55 | 2256×2100×1960 |
以上產量按破碎中等硬度的石灰石測定。
