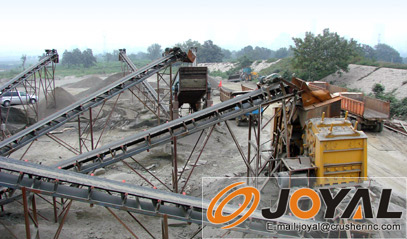

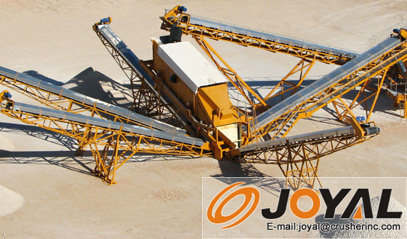

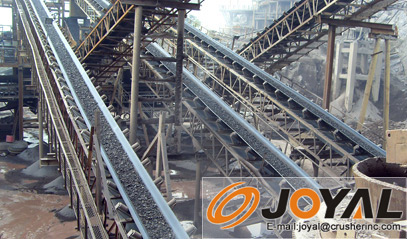

膠帶輸送機應用于礦山、建材、冶金、煤炭等行業,用來輸送松散物料或成件物品。根據輸送工藝要求,可以單臺輸送,也可以多臺組合,或與其它輸送設備組成水平或傾斜的輸送系統,以滿足不同布置形式的作業線需要。
【配用功率】: 2.2-45 kw
【輸送量】: 40-1232 t/h
【產品型號】: B400B500B650B800B1000B1200B1400
【應用領域】: 膠帶輸送機應用于礦山、建材、冶金、煤炭等行業,用來輸送松散物料或成件物品。

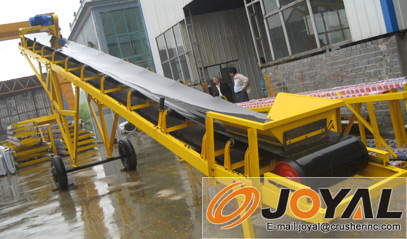

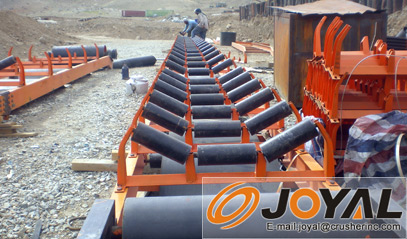

膠帶輸送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組成。機身采用優質鋼板連接而成 ,由前后支腿的高低差形成機架,平面呈一定角度傾斜。機架上裝有皮帶輥筒、托輥等,用于帶動和支承輸送皮帶。有減速電機驅動和電動滾筒驅動兩種方式。
膠帶輸送機應用于礦山、建材、冶金、煤炭等行業,用來輸送松散物料或成件物品。根據輸送工藝要求,可以單臺輸送,也可以多臺組合,或與其它輸送設備組成水平或傾斜的輸送系統,以滿足不同布置形式的作業線需要。可根據客戶要求,為客戶提供合理、經濟的設備配置方案。
型號 | 配用功率 | 傳動滾 | 改向滾 | 下托輥 | 上托輥 | 皮帶厚度 | 主梁 | 支架 | 輸送速度(m/s) | 輸送量(t/h) | 重量 |
B400 | <12m=2.2 | φ240×500 | φ219 ×500 |
φ89×460 ×3mm |
φ89×235 ×3mm |
5層 11 mm |
14#× 6 mm |
10#× 5 mm |
0.8-2.0 | 40-80 | 10m= 0.720 加 1m= 0.062 |
12m-19m=3 | |||||||||||
20m-25m=4 | |||||||||||
B500 | <12m=4 | φ320×600 | φ219 ×600 |
φ89×600 ×3mm |
φ89×190 ×3mm |
5層 11mm |
14#× 6mm |
10#× 5mm |
0.8-2.0 | 78-191 | 10m= 0.900 加 1m= 0.075 |
12m-19m=5.5 | |||||||||||
20m-30m=7.5 | |||||||||||
B650 | <12m=4 | φ400×750 | φ273 ×750 |
φ89×750 ×3mm |
φ89×240 ×3mm |
5層 11mm |
14#× 6mm |
10#× 5mm |
0.8-2.0 | 131-323 | 10m= 1.17 加 1m= 0.097 |
12m-19m=5.5 | |||||||||||
20m-30m=7.5 | |||||||||||
B800 | <10m=5.5 | φ420×950(≤10m) φ500×950(>10m) | φ320 ×950 |
φ89×950 ×3mm |
φ89×305 ×3mm |
5層 12mm |
16#× 6.5mm |
12#× 5.5mm |
1.0-2.0 | 278-546 | 10m= 1.44 加 1m= 0.12 |
10m-15m=7.5 | |||||||||||
16m-20m=11 | |||||||||||
21m-25m=15 | |||||||||||
26m-30m=18.5 | |||||||||||
B1000 | <10m7.7 | φ520×1150(≤12m) φ600×1150(>12m) | φ420× 1150 (≤12m) φ500× 1150 (>12m) |
φ108×1150 ×3.5mm |
φ108×375 ×3.5mm |
6層 13mm |
18#× 7mm |
14#× 6mm |
1.0-2.0 | 435-853 | 10m= 1.8 加 1m= 0.15 |
10m-15m=11 | |||||||||||
16m-23m=15 | |||||||||||
24m-30m=22 | |||||||||||
B1200 | <10m=11 | φ520×1400(≤12m) φ630×1400(>12m) | φ420× 1400 (≤12m) φ630× 1400 (>12m) |
φ108×1400 ×3.5mm |
φ108×460 ×3.5mm |
6層 13mm |
18#× 7mm |
14#× 6mm |
1.0-2.0 | 650-1020 | 10m= 2.16 加 1m= 0.18 |
10m-17m=15 | |||||||||||
18m-22m=18.5 | |||||||||||
23m-26m=22 | |||||||||||
27m-30m=30 | |||||||||||
B1400 | <10m=15 | φ600×1600(≤12m) φ630×1600(>12m) | φ600× 1600 (≤12m) φ630× 1600 (>12m) |
φ108×1600 ×3.5mm |
φ108×520 ×3.5mm |
7層 14mm |
16#× 7mm |
14#× 6mm |
1.0-2.0 | 821-1232 | 10m= 2.52 加 1m= 0.21 |
10m-15m=18.5 | |||||||||||
15m-18m=22 | |||||||||||
19m-23m=30 | |||||||||||
24m-27m=37 | |||||||||||
28m-30m=45 |
以上產量按破碎中等硬度的石灰石測定
